Как определить марки крестовин стрелочных переводов на ЖД-путях: типы, виды
08 июля’ 24

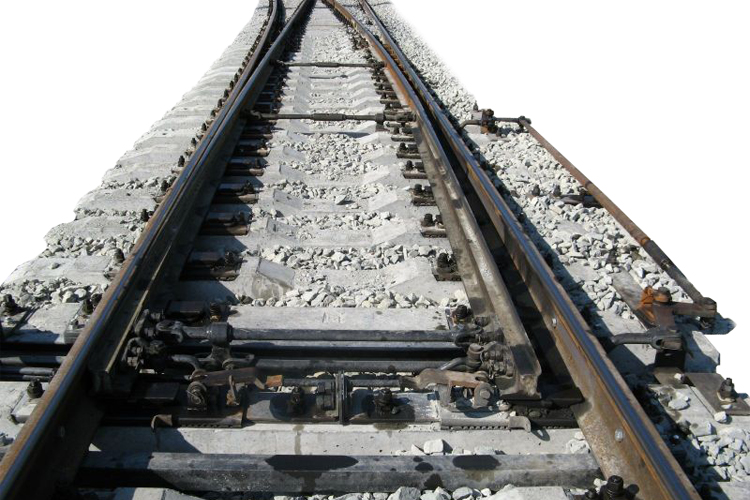

Стрелочные переводы — важнейшие элементы железнодорожной инфраструктуры, обеспечивающие безопасное и эффективное движение поездов. Ключевой компонент стрелочного перевода — крестовина, позволяющая подвижному составу переходить с одного пути на другой. Разберемся, как определить марку крестовины и какие типы этих устройств существуют.
Что такое марка крестовины и как её определить
Марка крестовины стрелочного перевода — это числовое обозначение, характеризующее геометрические параметры устройства. Она выражается дробью, где числитель — единица, а знаменатель — число, показывающее отношение ширины сердечника к его длине.
Для определения марки крестовины используется формула:
tg α = 1/N
Где α — угол пересечения рабочих граней сердечника, а N — искомая марка.
На практике измеряются два отрезка:
- Перпендикуляр от контрольной точки к рабочей грани (CE)
- Длина рабочей грани (CKE)
Отношение CE/CKE даёт значение 1/N, что и является маркой крестовины.
Основные типы крестовин
Классификация крестовин основывается на ряде ключевых характеристик:
Мобильность элементов:
- Статичные: все компоненты зафиксированы
- С подвижным усовиком: часть конструкции способна смещаться
- Оснащённые перемещающимся сердечником: центральный элемент меняет положение
Форма боковых поверхностей:
- Линейные: грани не имеют изгибов
- Изогнутые: рабочие поверхности выполнены в виде дуги

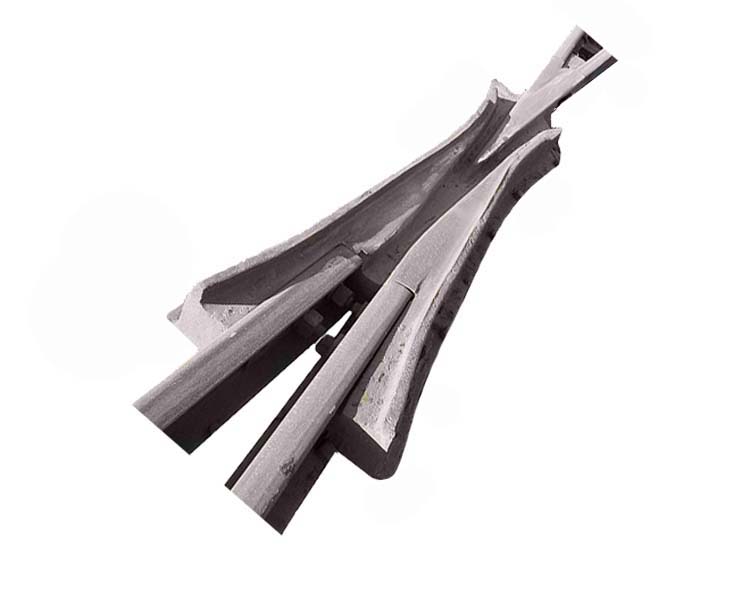

- Метод производства:
Составные: собираются из отдельных рельсовых деталей
- Оборудованные литой центральной частью: сочетают монолитный сердечник и другие элементы
- Монолитные: изготавливаются как единая отливка
Выбор конкретного варианта зависит от множества факторов. Каждая разновидность обладает уникальным набором достоинств и ограничений, оказывающих влияние на эксплуатационные характеристики железнодорожного полотна. Это касается как допустимых режимов эксплуатации (включая максимально разрешённую скорость составов), так и общего срока службы всей системы стрелочного перевода.
Распространённые марки крестовин
На территории РФ наиболее распространены определённые типы стрелочных переводов, различающиеся по своим характеристикам:
- 1/6, 1/9, 1/11 – применяются на стандартных железнодорожных ветках
- 1/18, 1/22 – устанавливаются на магистралях, предназначенных для быстрого передвижения составов
Числовое обозначение крестовины напрямую коррелирует с максимально допустимой скоростью прохождения подвижного состава через стрелочный перевод. Так, конструкция с маркировкой 1/11 позволяет поездам двигаться со скоростью до 50 километров в час. В свою очередь, более пологий вариант 1/22 обеспечивает возможность разгона до 120 км/ч без риска для безопасности пассажиров и сохранности грузов.
Как отметил известный инженер-путеец В.Ф. Яковлев: «Правильный выбор марки крестовины — залог безопасности движения и эффективности железнодорожных перевозок».
Особенности эксплуатации различных типов крестовин
Конструкции с линейными гранями отличаются универсальностью, позволяя составам курсировать в любом направлении. Их отличает простота изготовления и монтажа. Изогнутые варианты способствуют увеличению плавности хода, повышая уровень безопасности, однако процесс их создания более трудоёмок. К тому же, такие модели пригодны лишь для однонаправленного потока транспорта.
Модификации с мобильными элементами гарантируют отсутствие разрывов между рельсами, что критически важно при эксплуатации скоростных магистралей. Тем не менее подобные системы нуждаются в дополнительном оборудовании для контроля и отличаются повышенной сложностью технического обслуживания.
Монолитные изделия характеризуются максимальной прочностью и длительным сроком службы, но их стоимость значительно выше аналогов. Сборные конструкции экономически выгоднее, однако уступают по надёжности и быстрее теряют свои эксплуатационные качества под воздействием нагрузок.
Выбор типа и марки крестовины
При выборе марки крестовины стрелочного перевода необходимо учитывать ряд важных факторов:
- Назначение пути играет ключевую роль. Для магистральных линий с высокой нагрузкой требуются более надёжные и долговечные конструкции. Станционные пути могут оснащаться менее дорогостоящими вариантами, а подъездные — наиболее простыми решениями.
- Интенсивность движения влияет на выбор материалов и конструкции крестовины. Чем выше частота проходящих составов, тем более износостойкими должны быть компоненты стрелочного перевода.
- Типы подвижного состава определяют нагрузку на крестовину. Тяжёлые грузовые поезда требуют использования более прочных материалов, в то время как для пассажирских линий важнее плавность хода.
- Максимальная скорость движения — критический параметр. Высокоскоростные магистрали нуждаются в особо пологих крестовинах для минимизации динамических нагрузок и обеспечения комфорта пассажиров.
- Климатические условия влияют на выбор материалов и конструктивных решений. В регионах с экстремальными температурами или высокой влажностью необходимо использовать соответствующие сплавы и защитные покрытия.
- Экономические соображения включают не только стоимость приобретения, но и затраты на монтаж, обслуживание и замену компонентов в течение жизненного цикла стрелочного перевода.
На главных путях, где приоритетны скорость и безопасность, применяются пологие крестовины с маркой 1/11 и выше. Они изготавливаются с литым сердечником или в цельнолитом исполнении, что обеспечивает максимальную прочность и долговечность. Такие конструкции позволяют поездам проходить стрелочный перевод с минимальным снижением скорости.
Станционные пути, характеризующиеся меньшей интенсивностью движения и скоростью, могут оснащаться более крутыми крестовинами с марками 1/9 или 1/6. Здесь допустимо использование сборно-рельсовых конструкций, которые проще в обслуживании и ремонте. Такой подход позволяет оптимизировать затраты без ущерба для безопасности движения в условиях станции.
Важность правильного обслуживания
Регулярное обслуживание крестовин критически важно для безопасности движения. Основные виды неисправностей, требующие немедленного устранения:
- Дивергенция подвижных элементов. Нарушение плотного прилегания остряка к рамному рельсу, что может привести к неконтролируемому изменению направления движения состава.
- Ослабление или разрушение крепёжных узлов, включая болты, шурупы, костыли и прокладки.
- Деградация рабочих поверхностей: выбоины, сколы, наплывы металла, чрезмерный износ контактных зон.
- Изменение ширины желобов
- Трещины или изломы элементов конструкции
Пренебрежение выявленными неполадками чревато серьезными последствиями, включая возможность схода состава и возникновение аварийных ситуаций с потенциально катастрофическим исходом.
Для предотвращения подобных инцидентов необходимо проводить регулярные инспекции, используя современные методы неразрушающего контроля. Это позволит своевременно выявлять и устранять потенциальные угрозы, гарантируя стабильную работу транспортной системы.
Ключевые аспекты выбора и обслуживания крестовин
Правильное определение и выбор марки крестовины стрелочного перевода — важнейший аспект проектирования и эксплуатации железных дорог. Это влияет не только на скорость и комфорт передвижения, но и на безопасность пассажиров и сохранность грузов. Современные технологии позволяют создавать всё более совершенные конструкции, повышающие эффективность железнодорожного транспорта.
Грамотный подход к выбору и обслуживанию стрелочных переводов и крестовин — залог надёжной работы всей железнодорожной системы. Поэтому важно, чтобы этими вопросами занимались квалифицированные специалисты, способные учесть все нюансы и принять оптимальное решение для конкретных условий эксплуатации.
