Лебедка с рычажным приводом МТМ-3,2 (ЛРП-3,2) Кубаньжелдормаш

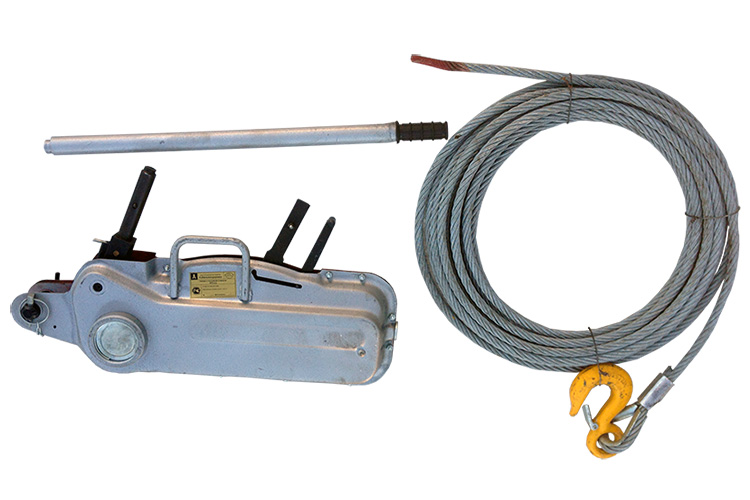

Ручная лебедка МТМ-3,2 (ЛРП-3,2) производства Кубаньжелдормаш г.Армавир состоит из тягового механизма в металлическом корпусе 1 (рис.1), съемной (телескопической) рукоятки 2, стропа 3. Тяговый механизм снабжен двумя рычагами:

переднего хода 4 (подъема груза), и заднего хода 5 (спуска), а также рычагом 6 для открывания губок захватов при заведении каната стропа 3 через втулку 7. Рычаг переднего хода 4 закреплен на оси эксцентрика, при повороте которого с помощью флажка 8 на 180° можно менять подачу стропа (позиция I до 1,6 тс или позиция II до 3,2тс).

Проушины со шкворнем 9 служат для крепления лебедки.

Назначение тягового механизма заключается в передаче стропу 3 тягового усилия для перемещения груза, при этом происходит протягивание каната стропа губками захватов, которые попеременно зажимают канат с силой, пропорциональной нагрузке. Перемещение стропа в ту или иную сторону осуществляется движением соответствующего
рычага.

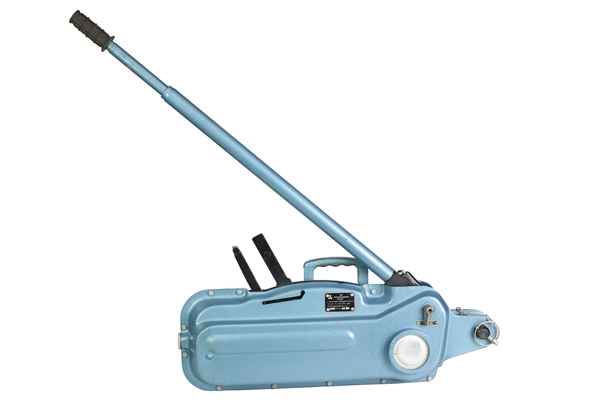

Рис. 1 Общий вид лебедки ручажной тяговой МТМ ЛР-3,2 Кубаньжелдормаш.

1 – корпус; 2 – съемная рукоятка; 3 – строп; 4 – рычаг переднего хода; 5 – рычаг задне-
го хода; 6 – рычаг для открывания губок; 7 – втулка; 8 – флажок; 9 – проушины со шквор-
нем; 10 – фиксатор; 11 – рукоятка для переноски; 12 – фиксатор.

Рис. 2 Штифт предохранительный.

Для защиты лебедки от поломки при превышении максимального усилия в конст-
рукции рычага переднего хода 4 предусмотрен штифт предохранительный (рис.2), кото-
рый срезается при перегрузке.
