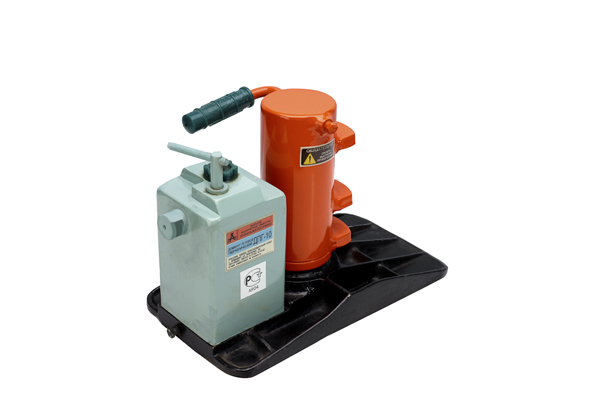

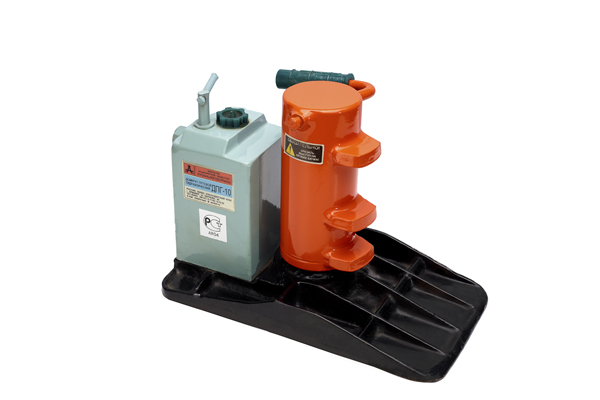

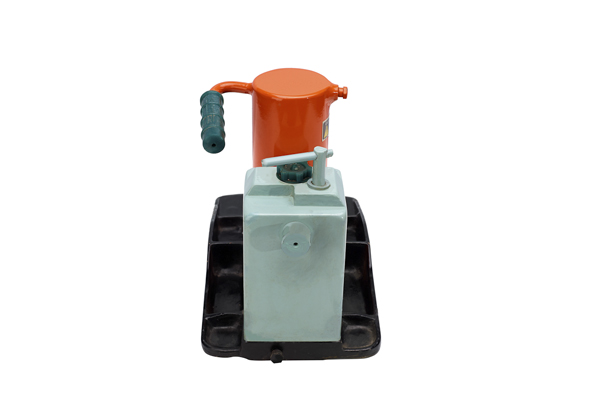

Домкрат путевой гидравлический ДПГ-10 Кубаньжелдормаш

Домкрат путевой гидравлический ДПГ-10 предназначен для подъема рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути в сложнейших климатических условиях и температурных режимах.

1 – основание с поршнем; 2 - бачок масляный; 3 – пробка для слива масла;
4 – вал гидронасоса; 5 - рукоятка привода гидронасоса; 6 – клапан перепускной;
7 - сапун; 8 – ручка для переноски; 9 – гидроцилиндр; 10 – лапа подъемная.

Гидродомкрат состоит из основания с поршнем поз.1 (см. приложение А), по которому перемещается гидроцилиндр поз.9, имеющий три подъемные лапы поз.10 и ручку поз.8 для переноски гидродомкрата. Внутрь масляного бачка
поз.2 помещен двухплунжерный гидронасос с предохранительным клапаном. На вал поз.4 гидронасоса надевается съемная приводная рукоятка поз.5. Перепускной клапан поз.6 служит для сброса давления в гидроцилиндре, через отверстие, закрываемое сапуном поз.7, в бачок заливается рабочая жидкость гидронасоса – минеральное масло. Очистка рабочей жидкости от загрязнений в процессе эксплуатации производится сетчатым фильтром и магнитом, размещенными внутри масляного бачка.

Подъем гидроцилиндра осуществляется подачей в его полость масла под давлением. Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме ненагруженного гидродомкрата обеспечива-
ет возврат гидроцилиндра в исходное положение. Пробка в верхней части гидроцилиндра предназначена для удаления воздуха из полости гидроцилиндра.

Для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата, служит предохранительный клапан, который срабатывает при давлении в гидросистеме,
превышающем давление настройки клапана.
