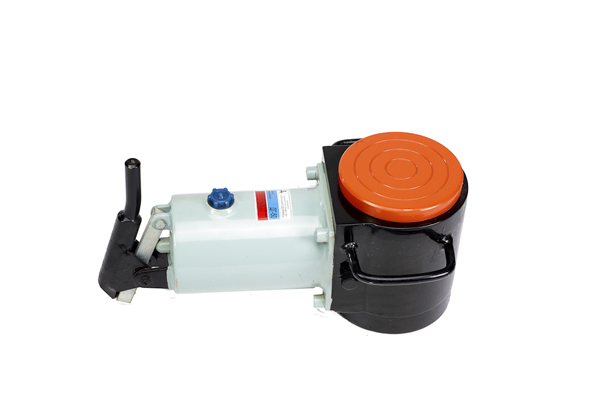

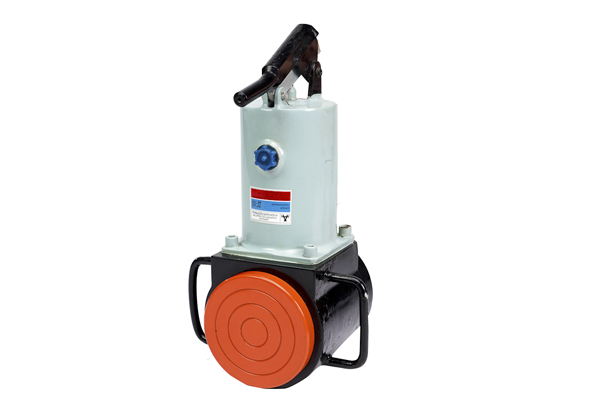

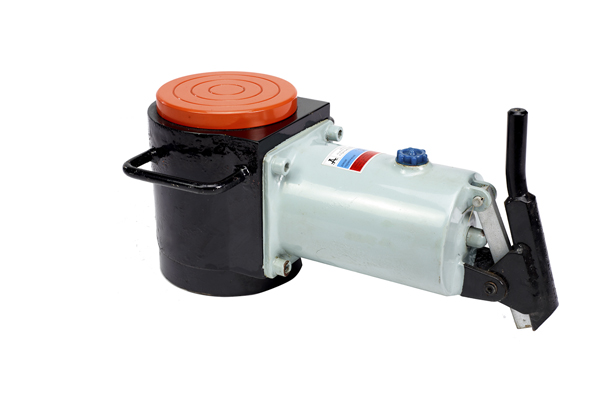

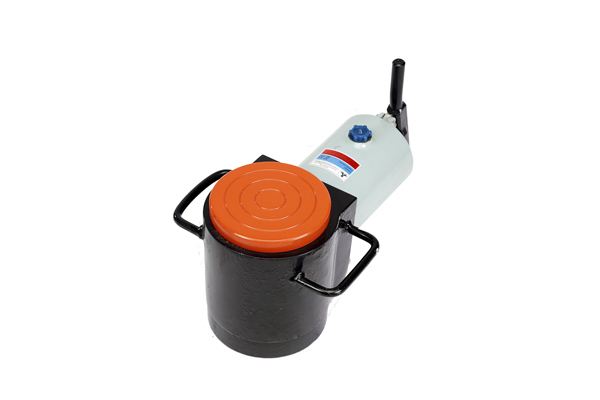

Домкрат гидравлический ДГ-50 Кубаньжелдормаш

Домкрат гидравлический ДГ-50 предназначен для подъема различных грузов, использования в строительных, спасательных и других видах работ в условиях, соответствующих климатическому исполнению У, категории размещения 1, группе условий эксплуатации 5 по ГОСТ 15150-69 (температура воздуха от минус 45º С до плюс 40º С, среднегодовая относительная влажность воздуха 80% при + 15º С).

1 – корпус; 2 – клапан перепускной; 3 – клапан обратный с фильтром; 4 – рабочая жидкость гидросистемы; 5 – пробка для слива масла; 6 – рычаг гидропривода; 7 – бачок масляный;
8 – сапун; 9 – кольцо 012-016-25-2-2; 10 – кольцо 020-025-30-2-2; 11– манжета 1-145х125-6;
12 – поршень; 13 – ручка для переноски.

Гидродомкрат состоит из корпуса поз.1, в котором установлен грузоподъемный поршень поз. 12, уплотненный резиновой манжетой поз.11 с защитным кольцом. На корпусе закреплены ручки поз. 13 для переноски гидродомкрата и масляный бачок поз. 7, внутри которого установлен одноплунжерный гидронасос и предохранительный клапан. Перепускной клапан поз. 2 служит для сброса давления в гидроцилиндре и приведения домкрата в исходное положение. Через отверстие, закрытое сапуном поз.8, в бачок заливается рабочая жидкость (поз.4) гидронасоса– минеральное масло. Всасывающий обратный клапан поз.3 гидронасоса снабжен сетчатым фильтром. Пробка поз.5 служит для слива масла из бачка.

Подъем поршня осуществляется подачей в полость корпуса масла под давлением от гидронасоса. Привод встроенного гидронасоса – ручной, при помощи рукоятки (в комплект поставки гидродомкрата не входит), надеваемой
на рычаг поз.6.

Предохранительный клапан, установленный внутри масляного бачка, служит для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата. При давлении в гидросистеме, превышающем давление настройки клапана, он срабатывает (приоткрывается), в результате чего давление внутри гидродомкрата резко уменьшается до уровня, при котором клапан закрывается.
