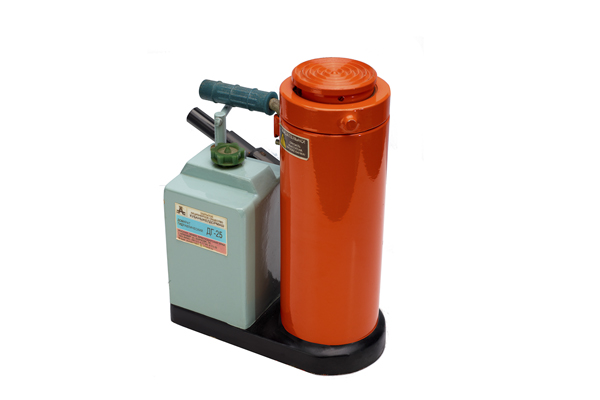

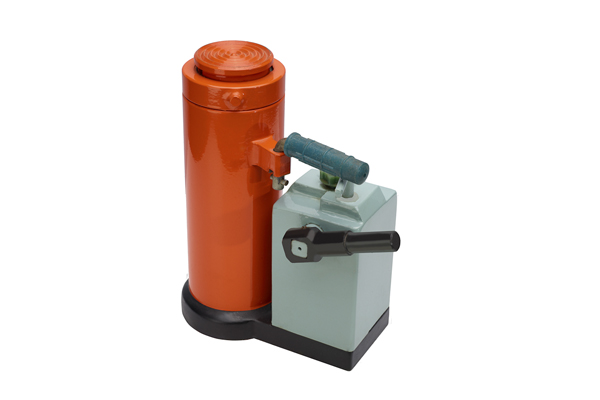

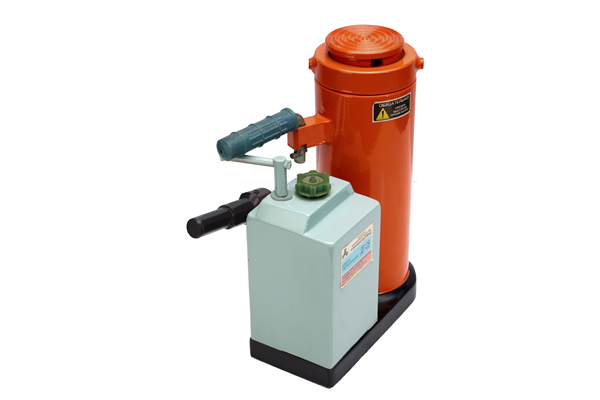

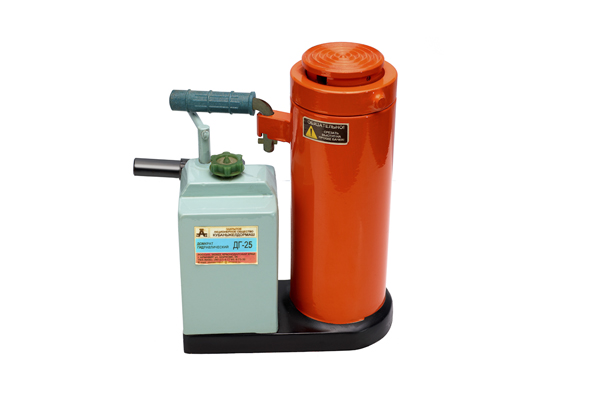

Домкрат гидравлический ДГ-25 Кубаньжелдормаш

Домкрат гидравлический ДГ-25 применяется при монтажно-демонтажных, строительных и ремонтных работах. Профессиональный гидравлический домкрат позволяет надежно и плавно поднимать и опускать всевозможные грузы как в одиночку, так и в составе систем синхронного подъема, либо опускания габаритных тяжелых конструкций, что часто применяется в таких отраслях как мостостроение, тяжелом машиностроение, прокладке газопровода.

1 – основание с цилиндром; 2 – бачок масляный с двухплунжерным насосом и клапаном предохранительным; 3 – рычаг привода гидронасоса; 4 – сапун; 5 – клапан перепускной; 6 – ручка для переноски; 7 – контргайка; 8 – опора, 9 – заглушка, 10 – стопорный винт.

Гидродомкрат состоит из основания с цилиндром поз.1 и ручки поз.6 для переноски гидродомкрата. Внутри гидроцилиндра перемещается поршень поз.8 с контргайкой поз.7, предназначенной для фиксации выдвинутого поршня. Внутрь масляного бачка поз.2 помещен двухплунжерный гидронасос с предохранительным клапаном. Привод гидронасоса – ручной, при помощи рукоятки, надеваемой на рычаг поз.3 привода гидронасоса. Перепускной клапан поз.5 служит для сброса давления в гидроцилиндре, через отверстие, закрытое сапуном поз.4, в бачок заливается рабочая жидкость гидронасоса – минеральное масло. Очистка рабочей жидкости от загрязнений в процессе эксплуатации производится сетчатым фильтром и магнитом, размещенными внутри масляного бачка.

Подъем поршня осуществляется подачей в полость гидроцилиндра масла под давлением. Контргайка поз. 7 служит для предохранения от самопроизвольного опускания поршня поз. 8 с грузом при возникновении неисправности Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме ненагруженного гидродомкрата обеспечивает возврат гидроцилиндра в исходное положение.

Для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата, служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.
